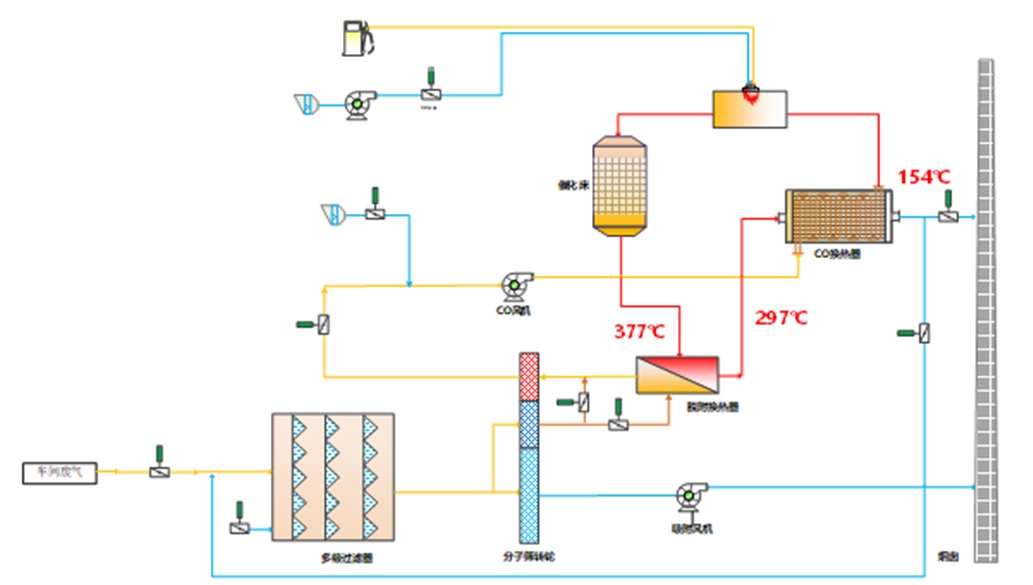

一体机流程图如下：

洁净废气从CO出来后进入一级换热器和冷却风进行换热，把冷却风从120℃加热到200℃，则CO出口废气温度降为297℃，之后进入二级换热器，和脱附废气进行换热，换热效率按照60%进行核算，则CO废气温度变为154℃，如下图所示。

此部分气体可以加热循环水，可将65℃的水加热到80℃

一体机流程图如下：

洁净废气从CO出来后进入一级换热器和冷却风进行换热，把冷却风从120℃加热到200℃，则CO出口废气温度降为297℃，之后进入二级换热器，和脱附废气进行换热，换热效率按照60%进行核算，则CO废气温度变为154℃，如下图所示。

此部分气体可以加热循环水，可将65℃的水加热到80℃，可以最大程度上的节约能源；
